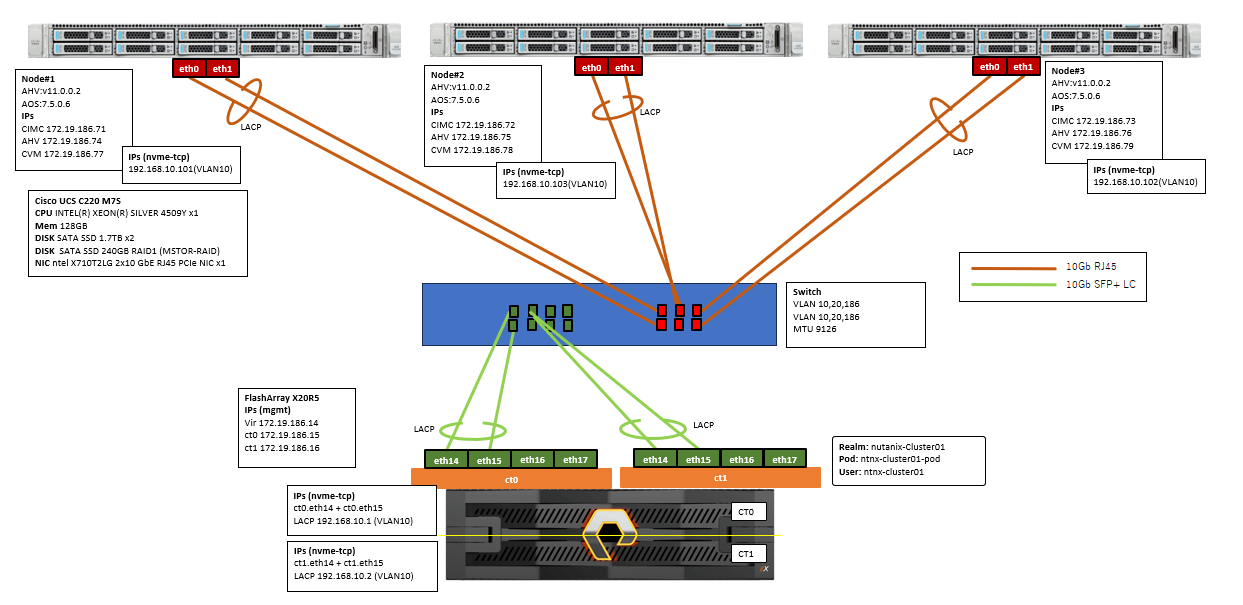

AHVからのディスク構成の確認

まず、AHVのCLIから、HCI構成時と外部ストレージ構成時のディスク構成について、差分の確認を行いました。

HCI構成時と外部ストレージ構成時のそれぞれでAHVがマウントしているディスクを比較したところ、ディスク構成について違いは見られませんでした。これは、先述のどちらの場合もCVMを介してのディスク接続のため、AHVからの見え方に差異が見られないものと考えられます。

CVMおよびFlashArrayのCLIからのディスク構成の確認

続いてCVMおよびFlashArrayのCLIから、HCI構成時と外部ストレージ構成時のディスク構成について差分の確認を行いました。

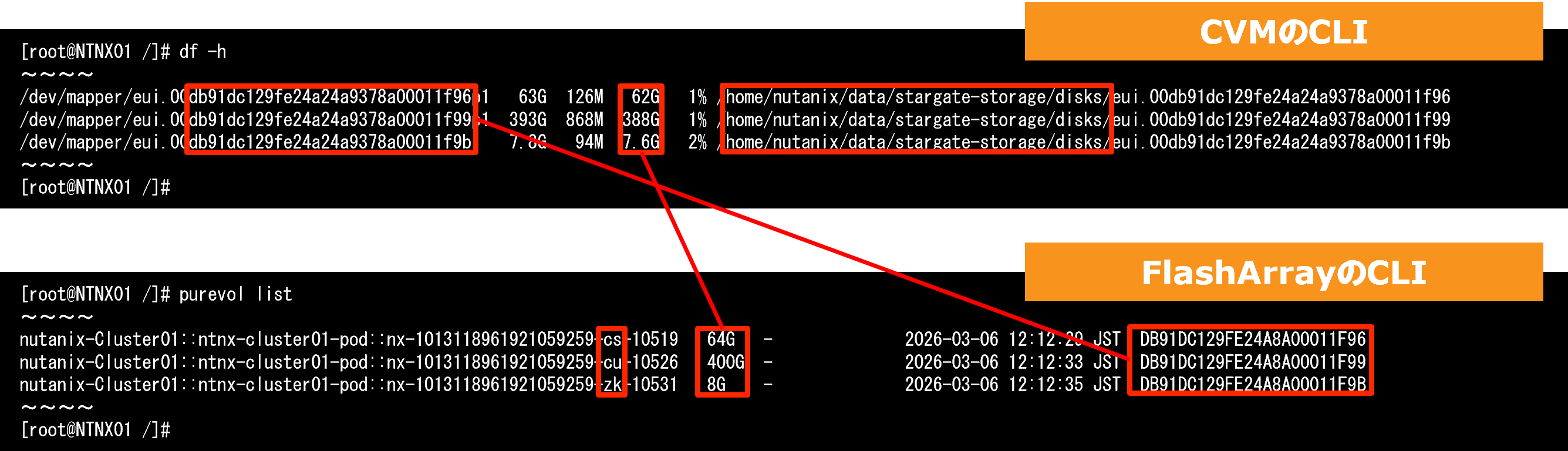

結果として、通常構成時との比較から外部ストレージ構成のCVMでは /home/nutanix/data/stargate-storage/disks ディレクトリへ外部ストレージがマウントされていることが確認できました。

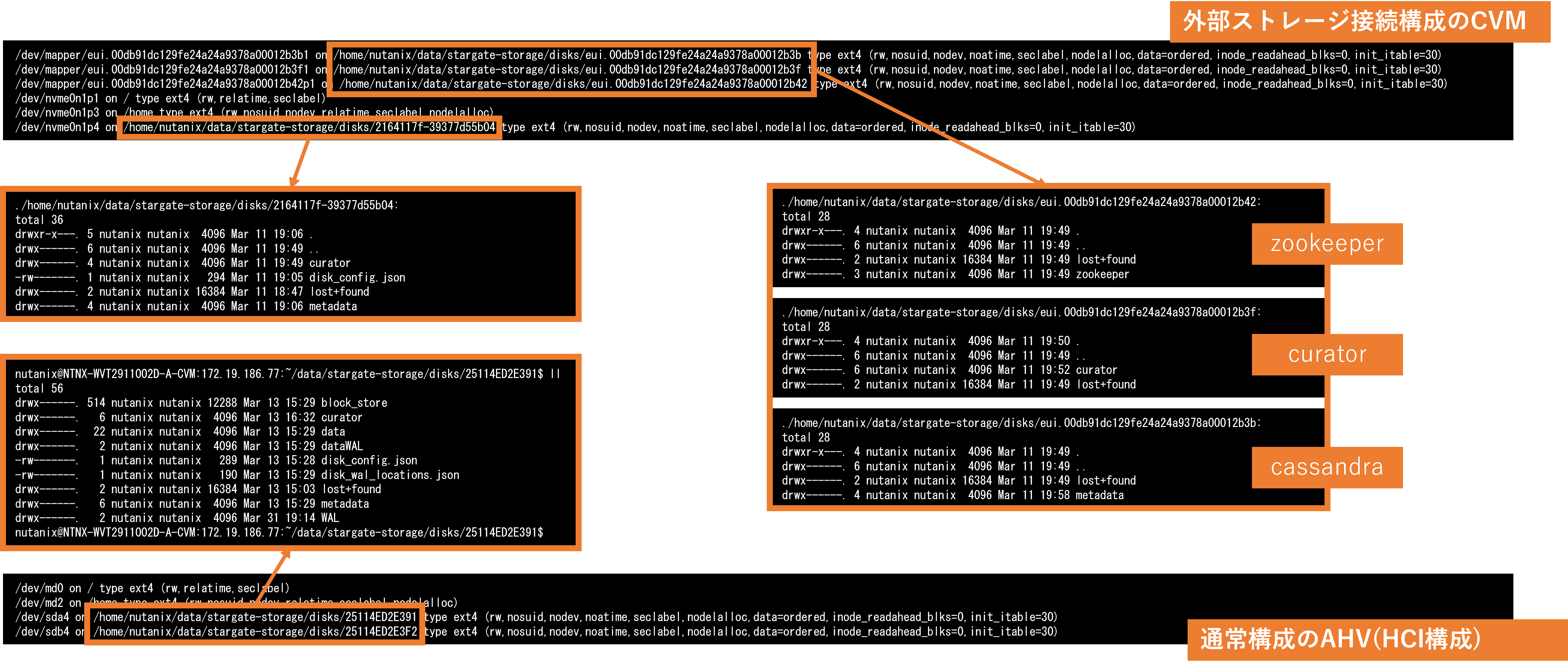

また、zookeeper, curator, cassandraの領域についても容量や固有のIDの紐づき、名称から、外部ストレージ（/home/nutanix/data/stargate-storage/disks）上に作成されていることが確認できました。

Prism Elementから確認できるストレージ構成

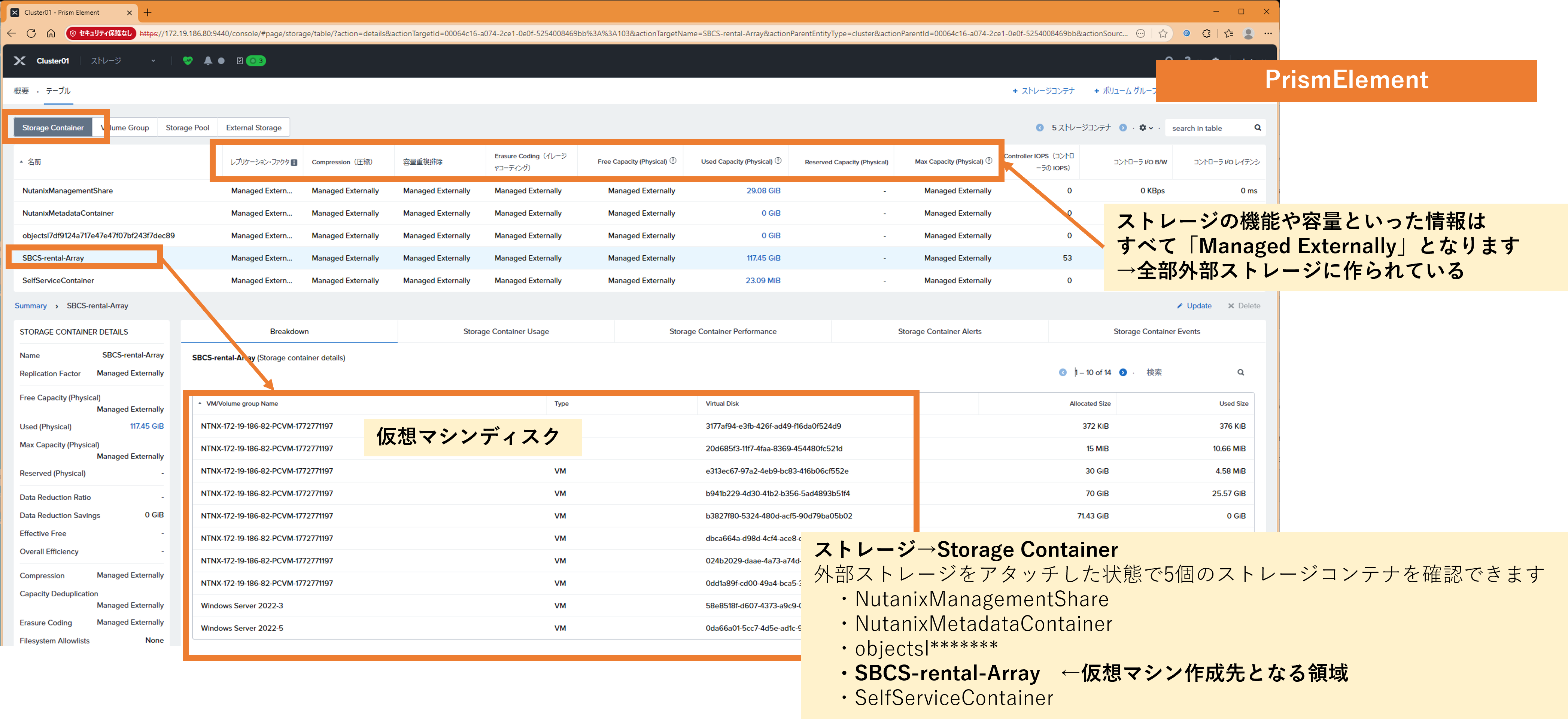

Prism Elementのストレージ画面では、FlashArrayのArray名（ホスト名）が付いたストレージコンテナがデフォルトで作成されていることが確認できます。こちらを、仮想マシンの仮想ディスクを格納する領域として使用することが可能です。
また、Nutanix環境にて管理・サービス関連で使用されるストレージコンテナもデフォルトでいくつか作成されます。

またこれらのストレージコンテナは、データ削減機能等は全て「Managed Externally」と表示され、CVM側では「通常構成時実施しているデータ削減処理などを実施していない」ということが明示されています。

FlashArray GUI上から確認できるストレージ構成

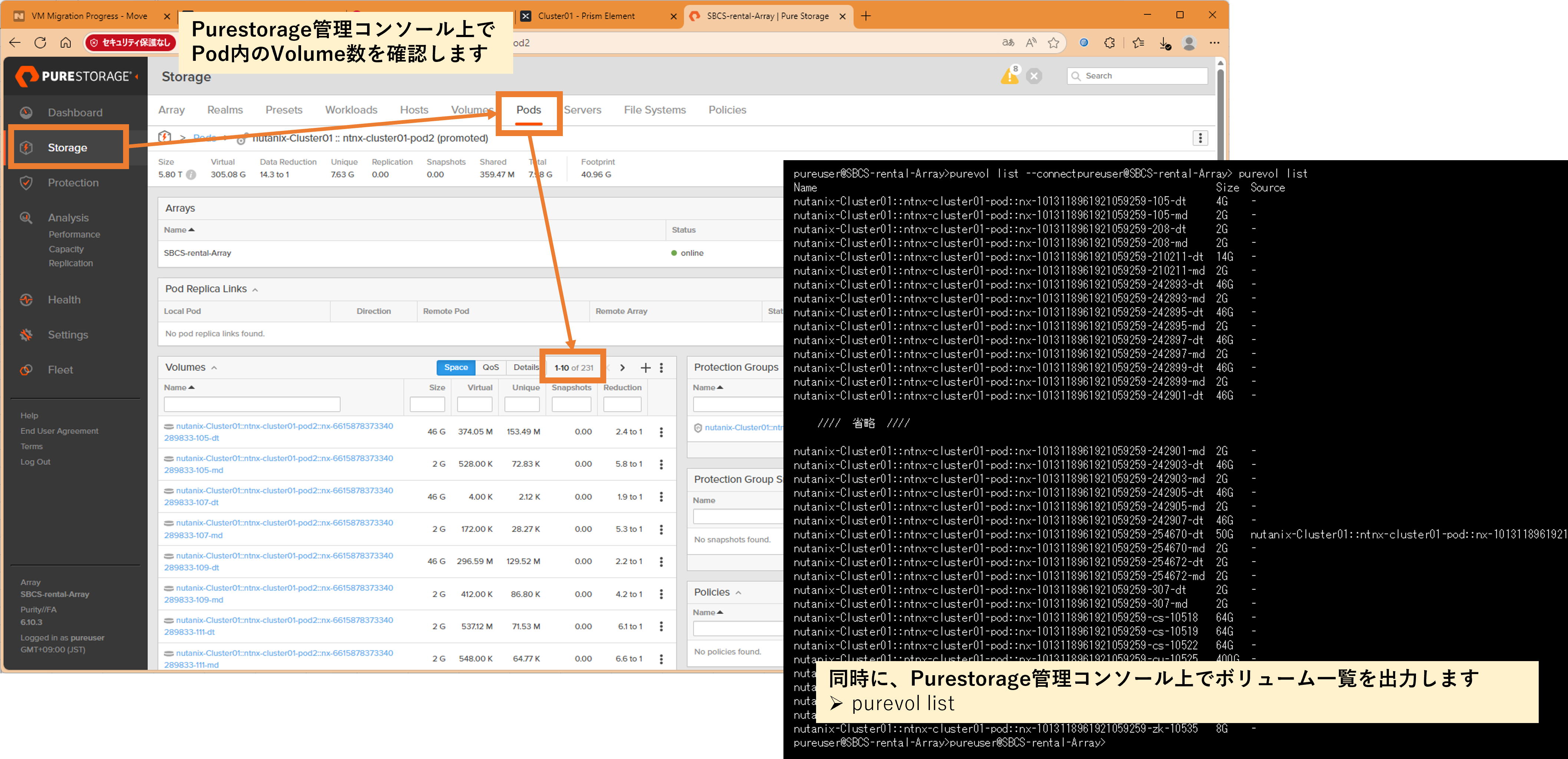

FlashArray GUI上からボリュームやHostがどのように登録されているかを確認しました。

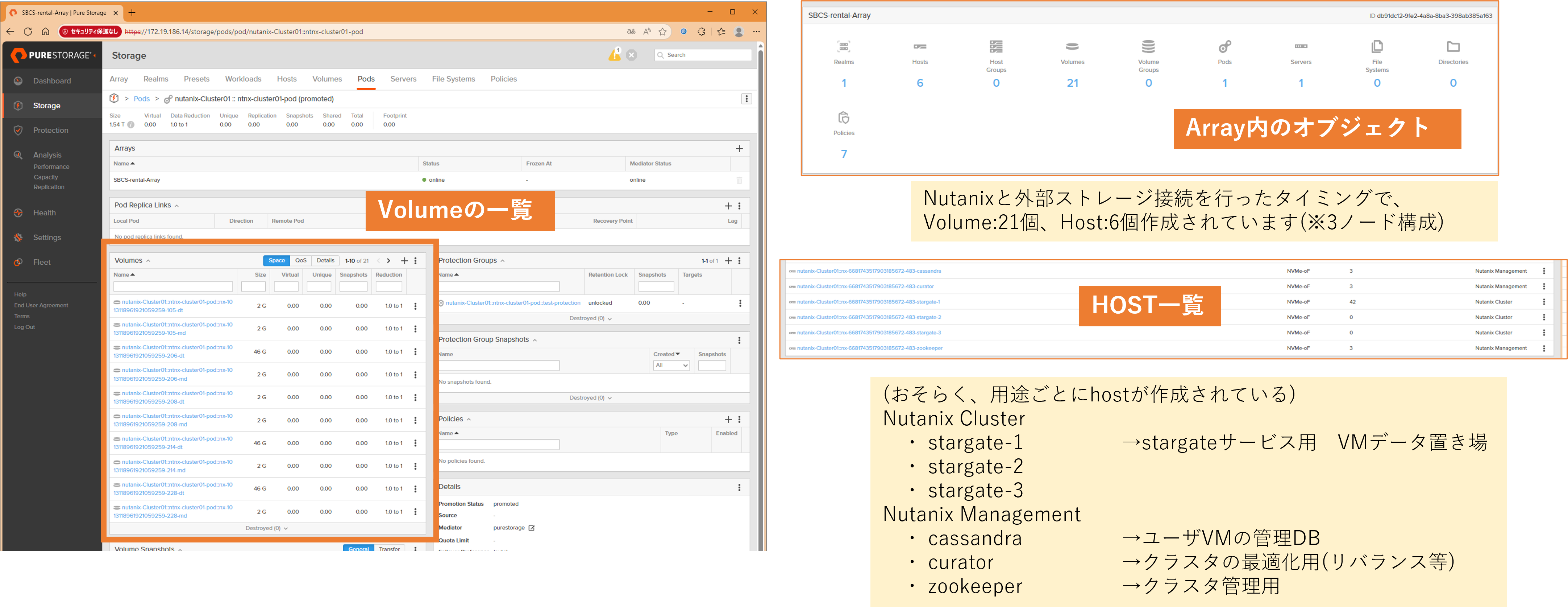

結果、Nutanix3ノードと外部ストレージを接続した時点で、オブジェクトとして接続時に作成したRealm、Podのほか、計21個のボリュームおよび6個のHostが作成されていることが確認できました。（FlashArray GUI上では画像のようにボリューム名は個別のIDで管理されています）

仮想マシン作成によってFlashArray上に作成されるボリュームの確認

第1回の「アーキテクチャ概要」にてお伝えした通り、AHVの外部ストレージ構成ではvSphereのvVolのように、仮想ディスクごとにFlashArray上で小分けにボリュームが作成されます。また、それ以外にも仮想マシンやその操作に付随してボリュームが作成されます。

今回は、上記のようなボリュームが作成されるかを検証するため、仮想マシンの作成・OSインストール・仮想ディスク追加・仮想ディスク削除・仮想マシン削除を実施し、実際の動作の確認を行いました。

結果、以下が確認できました。

• ストレージ上には実データ(名前末尾-dt)とメタデータ(名前末尾-md)の2個セットでボリュームセットが作成される
• 仮想マシンの数と比較し、ストレージ上にはより多くのボリュームが作成される

初回電源ON時、イメージファイルのマウント時、仮想ディスクの追加時等にボリュームセットが作成されることが確認できました。

また仮想マシンや仮想ディスクの削除時には連動してすぐにFlashArray上のボリュームが削除されるわけではなく、一定時間経過後に順次削除される挙動が確認できました。
※今回の環境では、FlashArrayのDestroyed機能（ボリューム等を削除してもしばらくの間保持してくれる機能）は0分に設定（無効化）しています。

仮想マシン操作によるFlashArray上のボリューム数の変化

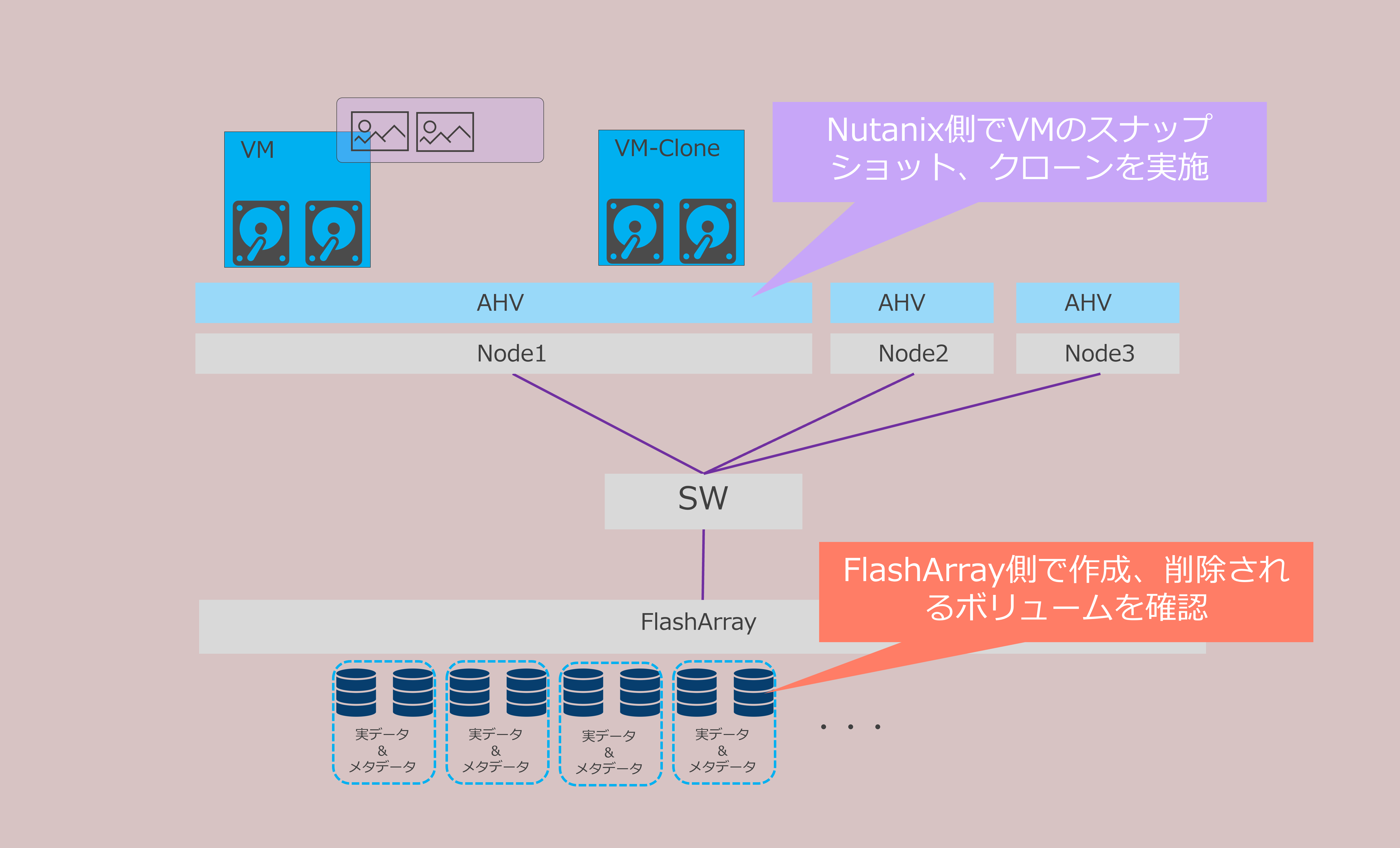

続いて、仮想マシンに対する特定の操作によってボリューム数が変化するかを確認するために、仮想マシン作成、Nutanix側でのスナップショット作成/削除、クローンVMの作成/削除、仮想マシンの削除、Nutanix環境の停止を実施しました。

その結果、下記が確認できました。

• スナップショットリストア・スナップショットを元にした仮想マシンクローン作製時にボリューム数が増加する
• Nutanix側でスナップショット処理を実施した際、ストレージ側もスナップショットとして認識しているように見える

スナップショットリストア・スナップショットを元にした仮想マシンクローン作製によって増加したボリュームについては、一定時間経過後も削除されませんでした。
また、リストア時に作成されるボリュームのソースとして、元ボリュームが登録されていることから「ストレージ側もスナップショットとして認識している」と判断しています。

そのほか、スナップショットの作成やNutanix環境の停止では、ボリューム数の変化は確認できませんでした。
